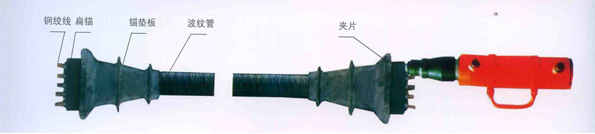

BM15(13)型锚具装配图
扁形锚具主要用于桥面横向预应力、空心板、低高度箱梁。使它们可使后张构件厚度减薄，克服了群锚体系锚下预应力过于集中，锚具两个方向尺均较大的缺点，使应力分布更加均合合理。

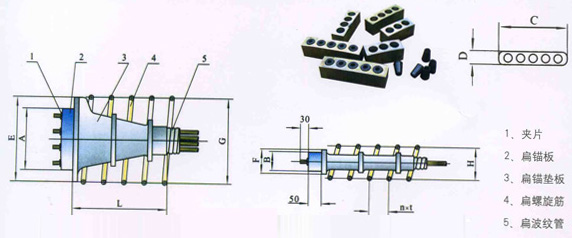

DM15（13）扁锚结构图
DBM15(13)扁锚系列参数表:
|
锚具型号
|
扁锚板
|
扁波纹管
（内径）
|
扁锚垫板
|
扁螺旋筋
|
|
||||||
|
A
|
B
|
C
|
D
|
E
|
F
|
L
|
G
|
H
|
n
|
t
|
|
|
DBM15(13)-2
|
85
|
47
|
52
|
22
|
160
|
70
|
140
|
160
|
100
|
5
|
45
|
|
DBM15(13)-3
|
120
|
47
|
65
|
22
|
180
|
70
|
150
|
180
|
100
|
5
|
45
|
|
DBM15(13)-4
|
160
|
47
|
74
|
22
|
220
|
80
|
210
|
220
|
100
|
5
|
45
|
|
DBM15(13)-5
|
200
|
47
|
90
|
22
|
260
|
80
|
270
|
260
|
1005
|
5
|
45
|
