选用须知:
　　首先针对工作对象的安装位置，确定机型，然后进行受力分析，确定所选用的推力（kg.f)、行程（mm)、速度(mm/s)，然后以规格系列表选出合适的推杆。如有特殊要求，本公司可专门为您设计制造您所需的非系列产品。
　　电动推杆的外接的行程装置，电控箱和支撑架由顾客自备，如需要，我公司可代为配制，但应在订货合同中写明。

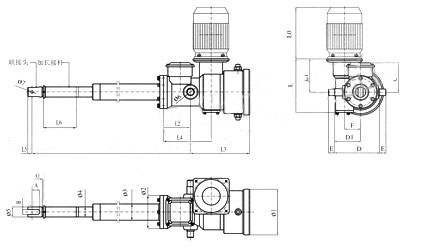

DTW型电动推杆主要技术性能参数、外形及安装尺寸:

序号	型号	功率 (kw)	推力		速度 (mm/s)		行程 s(mm)	Lc		Ф1	Ф2	Ф3	Ф4	Ф5	Ф6	Ф7	A	A1	B	(C)	D	D1	E	F	L	L1	L2	L3	L4	L5	L6	L0
			kg.f	KN	I	II		Lmin	Lmax
1	DTW 300	0.37	300	3	3.8	7.6	100- 500	300 +S	300 +2S	180	130	63.5	40	40	25	12	20	41	20	120	175	100	25	62	20 0	12 0	10 5	23 2	18 5	16	按 用 户 需 要 增 加 （ 表 中 设 为 0 ）	按 减 速 机 形 式 尺 寸 确 定 ）
2	DTW 500	0.55	500	5	4.6	9.2	100- 700	300 +S	300 +2S	180	130	63.5	40	40	25	12	20	41	20	120	175	100	25	62	20 0	12 0	10 5	23 2	18 5	16
3	DTW 700	0.55	700	7	3.5	7.0	100- 900	400 +S	400 +2S	180	155	80	46	48	35	16	25	45	20	125	210	-	25	63	25 0	13 8	14 2	24 0	21 0	30
4	DTW 1000	0.55	1000	10	3.5	7.0	100- 1000	400 +S	400 +2S	180	155	80	46	48	35	16	25	45	20	125	210	-	25	63	25 0	13 8	14 2	24 0	21 0	30
5	DTW 1600	0.75	1600	16	3.7	7.4	100- 1400	400 +S	400 +2S	220	145	102	70	70	35	25	50	70	30	130	288	-	30	93	28 5	17 0	13 0	26 0	22 2	35
6	DTW 2500	1.10	2500	25	4.6	9.2	100- 1600	442 +S	442 +2S	220	180	121	80	80	35	40	50	70	40	130	288	-	40	93	32 5	18 8	13 0	30 0	25 2	45
7	DTW 4000	1.50	4000	40	5.5	11.0	100- 1800	526 +S	526 +2S	230	220	121	80	80	40	40	50	70	40	145	330	-	40	106	27 5	14 5	20 0	28 5	30 5	45
8	DTW 5000	2.20	5000	50	5.5	11.0	100- 2000	670 +S	670 +2S	250	220	121	80	80	50	40	55	90	40	145	330	-	50	106	36 2	23 4	23 3	28 5	32 5	50

说明: 1、表中设定的速度为基本工作速度，在此速度数值上可按用户需要逐挡下减，最慢速度3.50mm/s，用于污水处理滗水器最 慢速度可为0.25mm/s。
      2、表中行程的确定，由用户可在范围内任选。
      3、加长杆长度应加在LC内，为推杆最小伸出安装距尺寸。
      4、图中“联街头”，“加长接杆”材质为1Cr18Ni9T(不锈钢)，主要用于污水处理厂滗水器上。
