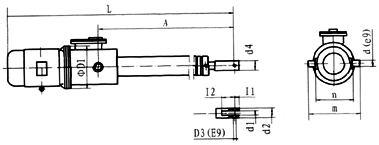

DYTZW(I)型整体直式电液推杆外形尺寸及安装尺寸： |
DYTZW(I)型整体直式电液推杆技术参数（选型表）：
|
型号
|
额定输出力（10N）
|
额定速度
（mm/s）
|
电机型号
|
行程制造范围
（mm）
|
行程制造范围
（mm）
|
||
|
推力
|
拉力
|
推速
|
拉速
|
||||
|
DYTZWi100-/100
|
100
|
70
|
110
|
140
|
Y801-4-0.55KW
|
50-600
|
30-100
|
|
DYTZWI300-/60
|
300
|
210
|
60
|
110
|
Y801-4-0.55KW
|
50-600
|
30-60
|
|
DYTZWI500-/60
|
500
|
350
|
60
|
110
|
Y802-4-0.75KW
|
50-600
|
30-60
|
|
DYTZWI750-/40
|
700
|
490
|
40
|
70
|
Y802-4-0.75KW
|
50-1500
|
30-40
|
注：1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。
2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。
3、表中速度范围为水平使用时的范围，向上或向下使用的速度均为水平使用的二分之一。
4、表中所列的典型号及功率，知该型号推杆在额定输出力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。
DYTZW(I)型整体直式电液推杆外形尺寸安装尺寸
|
型号
|
外形尺寸（mm）
|
安装尺寸（mm）
|
||||||||||
|
L
|
D1
|
A
|
l1
|
2
|
d(e9)
|
m
|
n
|
d1
|
d2
|
D3(E9)
|
d4
|
|
|
DYTZWi100-/100
|
785+s
|
200
|
350+1/2S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
DYTZWI300-/60
|
820+s
|
200
|
350+1/2S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
DYTZWI500-/60
|
835+s
|
200
|
350+1/2S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
DYTZWI750-/40
|
860+s
|
250
|
350+1/2S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
