电动液压油泵结构原理简述

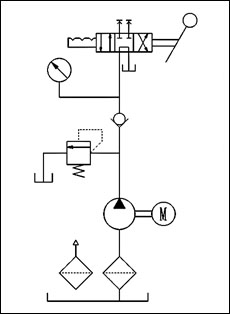

YZB系列电动泵站由电机,CFZB系列轴向柱塞泵(高压泵),低压齿轮泵,控制系统,油箱等组成。
1、CFZB系列轴向柱塞泵(高压泵)
该系列泵为我厂自行阀式配流轴向柱塞泵,容积效率达90%以上,该泵由电机直接带动泵轴旋转,在倾斜盘的作用下,柱塞沿柱塞套作上下往复运动,液压油经进油阀吸入,从排油阀排出,进入系统油路。
2、低压泵
低压泵为齿轮泵
3、控制阀
(1)CZF4M/SC超高压组合阀包括高压安全阀,低压卸荷溢流阀,高,低压单向阀。
工作原理:低压时,高低压泵经高,低压单向阀同时供油,当工作压力大于2.5MPa时,高压油使液压控低压溢流阀开启,低压泵臼动空载回油(低压油在高压油不起作用情况下。也具有自行开启低压溢阀功能。该阀起安全作用)
(2)34SZHP 6M超高压手动换向阀为中位卸荷式三位四通换向阀,该阀为分配式转阀,其抗污染性较好,换向可靠,维修方便,具有保压功能。
